Mikä on a Ruiskupistooli
Ruiskupistooli on kädessä pidettävä työkalu, joka sumuttaa maalin, pinnoitteen tai viimeistelymateriaalin hienoksi sumuksi ja ohjaa sen pinnalle hallitun paineilman tai hydraulipaineen avulla. Sen sijaan, että levittäisit materiaalia siveltimellä tai telalla, ruiskupistooli hajottaa nestemäisen pinnoitteen pieniksi pisaroiksi ja kuljettaa ne kohdepinnalle, jolloin syntyy sileämpi ja tasaisempi kalvo. Tätä perusmekanismia käytetään huonekalujen viimeistelyssä, autojen korjausmaalauksessa, metallien valmistuksessa, meripinnoituksessa ja yleisessä teollisessa maalauksessa.
Jokaisen maalauspistoolin perusidea on sama: neste kohtaa ilmavirran suuttimen lähellä, hajoaa pisaroiksi ja ohjataan työkappaleeseen ohjatulla tuulettimella tai pyöreällä kuviolla. Mallien välillä muuttuu se, kuinka nestettä syötetään suuttimeen, kuinka paljon ilmanpainetta käytetään ja kuinka pistooli tasapainottaa viimeistelyn laatua materiaalin siirtotehokkuuden kanssa. Näiden erojen ymmärtäminen auttaa käyttäjiä valitsemaan laitteet, jotka sopivat pinnoitteeseen, alustaan ja työympäristöön.
Ruiskupistooleja käytetään laajalti, koska ne lyhentävät levitysaikaa suurilla tai yksityiskohtaisilla pinnoilla ja tuottavat tasaisemman pintarakenteen kuin manuaaliset menetelmät. Maalausruiskupistoolia voidaan säätää leveälle tuuletinkuviolle, joka peittää avoimet paneelit nopeasti, tai kaventaa reunojen, kulmien ja leikkausta varten. Tämä joustavuus on yksi syy, miksi ruiskupistoolit ovat edelleen vakiotyökalu ammattimaalaamoissa ja tuotantolinjoissa.
Kuinka ruiskupistooli toimii
Jokainen paineilmamaalariruiskutuspistooli perustuu pieneen joukkoon yhdessä toimivia komponentteja: ilmasuutin, nestesuutin, neula, liipaisin ja kompressoriin tai turbiiniin yhdistetty ilmakanava. Kun liipaisinta vedetään, ilma alkaa virrata ensin, minkä jälkeen neste vapautuu, kun neula vetäytyy suuttimen istukasta. Nämä kaksi virtaa kohtaavat aivan ilmasuuttimen ulkopuolella, jossa neste repeytyy pisaroiksi ja muotoilee kuvion ympäröivien ilmasuihkujen toimesta.
Pääkomponentit
- Ilmasuojus: muotoilee ruiskutuskuvion sivu- ja keskiilmareikien avulla
- Nestesuutin ja neula: hallitse kuinka paljon materiaalia kulkee sekunnissa
- Liipaisin: kaksivaiheinen ohjaus, joka vapauttaa ensin ilman ja sitten nesteen
- Nesteen säätönuppi: määrittää, kuinka pitkälle neula voi vetäytyä
- Kuvion säätönuppi: vaihtaa pyöreän ja tuuletusruiskun muodon välillä
- Ilmanotto: yhdistää pistoolin letkuun, kompressoriin tai turbiiniyksikköön
Ilmatilavuuden ja nestetilavuuden välinen suhde määrää sumutuksen laadun. Liian paljon ilmaa suhteessa nesteeseen aiheuttaa liiallista yliruiskutusta ja kuivaa kalvorakennetta, kun taas liian vähän ilmaa jättää pinnoitteen raskaaksi ja alttiiksi painumiselle. Tästä syystä ruiskutuspistoolin painetta ja nesteen tuottoa säädetään lähes aina yhdessä, ei erikseen, ja miksi käyttäjät on koulutettu käsittelemään kahta säädintä yhteensopivana parina erillisten asetusten sijaan.
Yleiset tyypit Ruiskupistoolis
Ruiskutuspistoolit ryhmitellään yleensä sen mukaan, kuinka neste saavuttaa suuttimen. Kolme yleisintä työpajoilla ja tuotantolinjoilla käytettyä luokkaa ovat painovoiman syöttö, sifonisyöttö ja painesyöttöpistoolit, jotka sopivat eri pinnoitusmääriin ja erilaisiin työasentoihin.
Painovoimainen maaliruiskutuspistooli pitää materiaalinsa pistoolin rungon päälle asennetussa kupissa, jolloin neste pääsee putoamaan suuttimeen pelkän painovoiman vaikutuksesta. Tämä rakenne käyttää vähemmän ilmaa nesteen siirtämiseen, mikä parantaa siirtotehokkuutta ja tekee pistoolista helpompi puhdistaa, koska suurin osa pinnoitteesta valuu pois kupista luonnollisesti. Sen sijaan sifoninsyöttöpistoolit vetävät materiaalia ylöspäin pistoolin alle asennetusta kupista käyttämällä nopeasti liikkuvan ilman luomaa tyhjiötä, mikä oli yleistä vanhemmissa tavanomaisissa ruiskutuslaitteissa. Painesyöttöruisku on kytketty erilliseen painesäiliöön tai pumppuun, joka työntää materiaalia letkun läpi pistooliin. Tätä asetusta suositellaan jatkuvaan tuotantoruiskutukseen, suuriin pintoihin tai paksumpiin pinnoitteisiin, joita olisi vaikea nostaa pelkällä painovoimalla tai tyhjiöllä.
| Syötteen tyyppi | Tyypillinen kupin tai syöttöasento | Soveltuu parhaiten | Siivoustyö |
|---|---|---|---|
| Gravity Feed | Kuppi kiinnitetty päälle | Yksityiskohtatyö, pienet ja keskimmäiset paneelit | Matala |
| Sifonin syöttö | Alle asennettu kuppi | Yleiskäyttöinen ruiskutus | Kohtalainen |
| Painesyöttö | Kaukopaineinen säiliö | Suuret pinnat, jatkuva tuotanto | Korkeampi letkulinjojen takia |
Ruiskupistoolin PSI ja paineasetukset
Ruiskupistooli psi on yksi haetuimmista asetuksista uusien ja kokeneiden maalaajien keskuudessa, ja hyvästä syystä: liian korkea tai liian alhainen paine muuttaa koko pinnoitustyön tuloksen. Maaliruiskun psi tarkoittaa pistooliin syötettyä ilmanpainetta, joka mitataan yleensä ilmanottoaukosta tai ilmakorkista pistoolin tyypistä riippuen. Perinteiset ruiskupistoolit toimivat yleensä korkeammalla tulopaineella, kun taas HVLP- ja LVLP-pistoolit on suunniteltu sumuttamaan materiaalia tehokkaasti pienemmällä paineella, mikä vähentää yliruiskutusta ja parantaa pinnoitteen todellista määrää pinnalle.
Yleisenä vertailukohtana, jota käytetään monissa viimeistelyaloissa, tavanomaiset pistoolit toimivat yleensä lähellä 40-50 psi:tä tuloaukossa, painesyöttöpistooleja säädetään missä tahansa välillä 20-50 psi kärjen koosta ja materiaalin viskositeetista riippuen, HVLP-pistoolit asetetaan tyypillisesti lähemmäksi 28-32 psi:tä LV pistoolin tuloaukossa ja alempana pistoolin tuloaukossa 0 psi. silti usein välillä 20-25 psi. Nämä luvut vaihtelevat valmistajan ja pistooliin asennetun nesteen kärjen mukaan, joten maaliruiskulaitteiden psi tulee aina tarkistaa pistoolin dokumentaatiosta ja säätää käytössä olevan pinnoitteen mukaan.
Kaavio 1. Tuloilman paineen yleinen viitealue ruiskutuspistoolin tyypin mukaan, ilmoitettuna paunana neliötuumaa kohti
Säätöpaine on tiukasti sidottu kompressorilinjaan asennettuun maaliruiskun paineensäätimeen tai joissakin painovoimapistooleissa kahvan pohjassa olevaan sisäänrakennettuun säätimeen. Ruiskutuspistoolin paineen asettaminen hieman suositellun enimmäisarvon alapuolelle ja romumateriaalin testaus ennen lopullisen pinnan käsittelyä on yleinen käytäntö ammattimaalaajien keskuudessa, koska se mahdollistaa maalipistoolin paineen hienosäädön tuhlaamatta pinnoitusta varsinaiseen työkappaleeseen.
Ruiskupistoolin säätäminen
Maaliruiskun säätämisen oppiminen alkaa siitä, että ymmärrät kolme säädintä, jotka löytyvät melkein jokaisesta nykyaikaisesta pistoolista: nestenuppi, ilmasuutin tai kuvionuppi ja tulopaineen säädin. Ruiskutuspistoolin säätö on harvoin yksivaiheinen, koska jokainen säädin vaikuttaa muiden käyttäytymiseen, kun ilma ja neste kohtaavat suuttimessa.
Perussäätöjärjestys
- Aseta kompressori tai säädin ruiskutuspistoolin psi-arvoon, joka on lueteltu asennetun nestekärjen laiteoppaassa
- Avaa nesteensäätönuppi kokonaan ja sulje se sitten noin yhden täyden kierroksen verran aloittaaksesi kohtuullisella teholla
- Testaa suihketta romumateriaalille pyöreällä kuviolla tarkistaaksesi pisaroiden koon ennen tuulettimen muotoilua
- Käännä kuvion nuppia leventääksesi tai kaventaaksesi viuhkan muotoa pinnoitettavan pinnan koon mukaan
- Hienosäädä nesteen nuppia, kunnes kuvio peittää tasaisesti ilman painavia reunoja tai ohuita keskikohtia
- Tarkista paine uudelleen jokaisen nesteenvaihdon jälkeen, koska paksumpi materiaali tarvitsee usein pienen paineen lisäyksen
Ruiskumaalipistoolin säätämisen tunteminen tarkoittaa myös itse ruiskukuvion lukemista. Toiselta puolelta raskaampi kuvio viittaa yleensä osittain tukkeutuneeseen ilmareikään korkissa, kun taas kuvio, joka on liian kapea pinnoitettavalle paneelille, tarkoittaa usein, että tuulettimen ohjaus on kiinni liian pitkälle. Pienet säädöt, jotka on testattu lyhyillä purskeilla romumateriaalilla, tuottavat yleensä parempia tuloksia kuin suuret muutokset kerralla.
Oikean suuttimen ja kärjen koon valinta
Nestekärki, jota joskus kutsutaan suuttimeksi, ohjaa sitä, kuinka paljon materiaalia kulkee pistoolin läpi kulkua kohti ja vaikuttaa suoraan sekä viimeistelyn laatuun että ilmankulutukseen. Pienemmät kärjet sopivat ohuille, nopeasti kuivuville materiaaleille, kuten tahroille ja lakoille, kun taas suurempia kärkiä tarvitaan paksummille pinnoitteille, kuten pohjamaaleille, teksturoiduille pinnoille tai paksupohjaisille teollisuusmaaleille.
| Taulukko 2. Yleinen suuttimen kärjen kokoopas materiaalityypin mukaan | ||
| Vihjeen koko | Materiaalin viskositeetti | Yhteinen käyttö |
| 1,0-1,2 mm | Ohut | Tahrat, lakat, väriaineet |
| 1,3-1,4 mm | Vaaleasta keskikokoiseen | Pohjalakit, kirkaslakit |
| 1,5-1,7 mm | Keskikokoinen | Yleiset pintamaalit, huonekalujen viimeistelyt |
| 1,8-2,0 mm | Keskikokoinen to heavy | Pohjamaalit, tiivistysaineet, teksturoidut pinnoitteet |
Kaavio 2. Ilmankulutuksen yleinen viite kuutiojalkoina minuutissa suuttimen kärjen koon mukaan
Paine ja siirtotehokkuus
Siirtotehokkuus kuvaa sitä, kuinka suuri osa ruiskutetusta materiaalista todella laskeutuu pinnalle sen sijaan, että se ajautuisi pois yliruiskuna. Tämä luku muuttuu maalipistoolin paineen myötä, ja kuvion ymmärtäminen auttaa käyttäjiä vähentämään materiaalihukkaa tinkimättä viimeistelyn laadusta. Liian korkealle asetettu paine sumuttaa materiaalia hyvin, mutta työntää suuremman osan pisaroista kohteen ohi. Liian matalalle asetettuna sumutus huononee ja pinnan viimeistely kärsii, vaikka vähemmän materiaalia häviää ilmaan.
Kaavio 3. Likimääräinen siirtotehokkuuden trendi ruiskutuspaineasetusten välillä, esitetty yleisenä vertailukuviona
Yllä oleva kaavio havainnollistaa kaavaa, jota yleisesti kuvataan viimeistelyalan viitteissä: HVLP-tyyliset pistoolit saavuttavat yleensä huippuluokan siirtotehokkuuden painealueensa alemmassa ja keskiosassa, minkä jälkeen ne kapenevat paineen noustessa edelleen, kun taas tavanomaiset pistoolit pitävät suhteellisen tasaisen ja alhaisemman tehokkuuskäyrän samalla painealueella. Tämä on yksi syy, miksi monet perinteisestä HVLP-laitteistoon vaihtaneet liikkeet huomasivat vähemmän materiaalin laskeutumista lattioihin, seiniin ja ilmanvaihtosuodattimiin, koska suurempi osa pinnoitteesta jäi aiotulle pinnalle.
Gravity HVLP:n ja perinteisten sifonipistoolien vertailu
Asetyylien välillä valinta riippuu usein siitä, kuinka kukin toimii useiden käytännön tekijöiden perusteella yhden numeron sijaan. Alla olevassa tutkakaaviossa on painovoimasyötön HVLP-pistooli linjassa tavanomaisen sifoninsyöttöpistoolin kanssa viiden tekijän perusteella, jotka maalarit yleensä punnitsevat ennen laitteiden ostamista tai vuokraamista.
Kaavio 4. Painovoimasyöttöjen HVLP-pistoolien yleinen vertailu tavanomaisiin sifoninsyöttöpistooleihin viiden käytännön tekijän välillä
Kuten kaaviosta näkyy, painovoimasyöttöinen HVLP-pistooli saa yleensä korkeammat pisteet viimeistelyn laadussa, yliruiskutuksen hallinnassa, siirtotehokkuudessa ja puhdistuksen helppoudessa, mikä selittää sen suosion huonekalujen ja autojen korjausmaalaustöissä. Perinteisellä sifonipistoolilla on taipumus saada korkeampi arvosana monipuolisuudesta, koska se pystyy käsittelemään laajempaa materiaaliviskositeettia ja -tilavuutta ilman laitteiden vaihtoa, mikä pitää sen käytössä tietyissä teollisuus- ja huoltomaalaustehtävissä.
Missä ruiskupistooleja käytetään
Maalaukseen tarkoitettuja ruiskupistooleja esiintyy useilla eri aloilla, joilla kullakin on omat pinnoitusvaatimukset ja työolosuhteet. Huonekalu- ja kaappiliikkeet luottavat painovoiman syöttöpistooliin lakkojen ja petsausten käsittelyyn, missä pinnan sileys on tärkeintä. Autojen korjausmaalausliikkeet ovat riippuvaisia HVLP- ja LVLP-pistooleista pohjamaalien ja kirkkaiden maalien osalta, kun yliruiskutuksen hallinta vaikuttaa sekä viimeistelyn laatuun että myymälän siisteyteen. Metallin valmistuksessa ja rakenneteräsmaalauksessa käytetään usein painesyöttöjärjestelmiä, jotka on yhdistetty suurempiin kärkiin, jotta raskaampia suojapinnoitteita voidaan siirtää tehokkaasti suurilla pinnoilla. Laivojen pinnoitustyöt yhdistävät usein painesyöttölaitteet erikoiskärjiin, jotka sopivat paksuihin, ulkona levitettävään rungon suojaamiseen.
Yleinen huolto- ja tilojen maalaus, mukaan lukien aidat, kone- ja laitekotelot, käyttää usein tavanomaisia tai painesyöttöpistooleja, koska ne kestävät useampaa materiaalityyppiä ilman toistuvia kärjen vaihtoja. Kaikissa näissä asetuksissa maalauspistoolin valinta heijastaa yleensä tasapainoa päällystetyn pinta-alan, pinnoitteen viskositeetin ja sen välillä, kuinka paljon aikaa voidaan käyttää asennukseen ja puhdistukseen töiden välillä.
Ruiskupistoolin huolto ja hoito
Säännöllinen puhdistus on tärkein tapa pitää ruiskutuspistooli toiminnassa tasaisesti. Nestekanavan tai ilmasuuttimen reikien sisään jäänyt materiaali kovettuu ajan myötä ja muuttaa ruiskutuskuviota, usein kauan ennen kuin pistoolissa näkyy muita kulumisen merkkejä. Ilmasuuttimen ja neulan purkaminen jokaisen käytön jälkeen, nestekanavien huuhtelu sopivalla puhdistusliuottimella ja ulkopinnan pyyhkiminen auttavat pitämään maalausruiskupistoolin valmiina seuraavaa työtä varten.
Perushuoltotottumukset
- Huuhtele nestekanava välittömästi päällystyksen päätyttyä
- Liota ilmasuojus erikseen, jotta pienet ilmareiät voidaan tyhjentää naarmuttamatta niitä
- Tarkista neulan ja tiivisteen kuluminen, jos liipaisin tuntuu löysältä tai epäjohdonmukaiselta
- Säilytä pistoolia nestekuppi tyhjänä ja liipaisin lukitsematta
- Tarkasta tiivisteet ja O-renkaat säännöllisesti, koska kuivunut materiaali voi aiheuttaa pieniä vuotoja
Jatkuva huolto suojaa myös paineasetusten tarkkuutta. Osittain tukossa oleva suutin voi saada pistoolin käyttäytymään ikään kuin maaliruiskulaitteiston psi olisi asetettu väärin, kun todellinen ongelma on rajoitettu virtaus. Aseen puhtaana pitäminen poistaa tämän muuttujan ja tekee tulevista säädöistä ennakoitavampia.

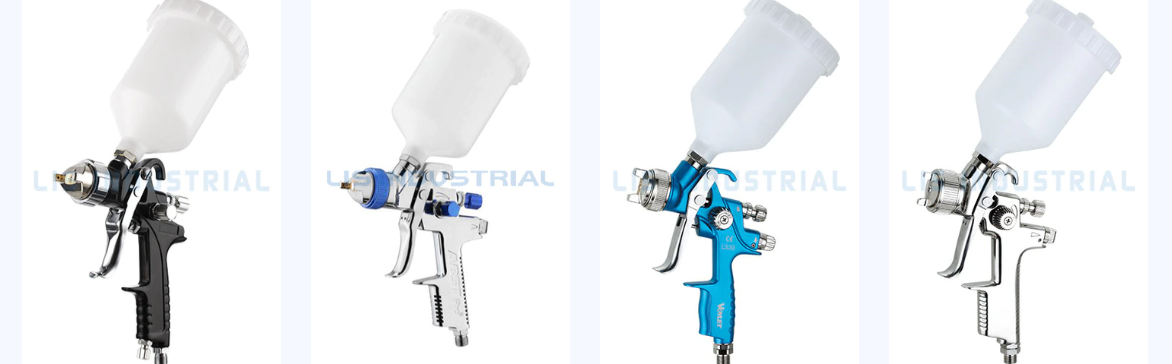

Ruiskupistoolien hankinta valmistusyrityksestä
Yritykset, joiden on hankittava suuria määriä ruiskutuspistoolilaitteita, olipa kyse sitten vähittäismyyntiä, omien merkkien ohjelmia tai sisäisiä tuotantolinjoja varten, etsivät yleensä valmistuskumppania, jolla on omat tutkimus-, työkalu- ja kokoonpanovalmiudet, yleisen kauppatoimittajan sijaan. Työskentely suoraan ruiskupistoolia valmistavan yrityksen kanssa antaa ostajille mahdollisuuden keskustella suutinkokoonpanoista, kuppien materiaaleista, laukaisumekanismeista ja pakkauksista yksityiskohtaisesti sekä säätää teknisiä tietoja eri alueellisille markkinoille.
Ningbo Lis Industrial Co., Ltd. on ollut mukana tutkimuksessa, kehittämisessä, valmistuksessa ja markkinoinnissa ilmamaalausruiskusarjan, miniilmakompressorien ja niihin liittyvien ilmatyökalujen perustamisesta lähtien vuonna 1984. Yritys sijaitsee Ningbossa, satamakaupungissa, jolla on pitkä teollinen historia ja hyvin kehittynyt toimitusketju ruiskulaitteissa käytettäville metalli- ja muovikomponenteille. Yli 400 000 neliöjalkaa käsittävä Spray Gun -tehdas toimii yli 400 työntekijän tiimillä ja tukee vuosituotantoa, joka kuvastaa yhtä Kiinan maalausruiskutusteollisuuden suurimmista tuotantomääristä.
Tämän ruiskutuspistoolitehtaan tuotantoprosessi kattaa raaka-aineiden tarkastuksen, prosessin laadun tarkistukset kokoonpanon aikana, valmiiden yksiköiden yksittäiset toimintatestit ja lopputarkastusvaiheen ennen pakkaamista. Tämän kerrostetun lähestymistavan tarkoituksena on havaita epäjohdonmukaisuudet varhaisessa vaiheessa nestesuuttimen toleransseista laukaisutoimintoihin, ennen kuin tuotteet siirtyvät jakeluun. Yrityksille, jotka aikovat hankkia ruiskupistoolituotteita pitkäaikaisia toimitussuhteita varten, tällainen vertikaalisesti organisoitu tuotanto, joka kattaa suunnittelun, työkalut, kokoonpanon ja testauksen saman katon alla, tukee yleensä vakaampia läpimenoaikoja ja helpompaa viestintää mukautetuista vaatimuksista verrattuna useiden välittäjien kautta työskentelemiseen.
Ostajat, jotka arvioivat ruiskutuspistoolia valmistavaa yritystä, kysyvät usein kärki- ja korkkivaihtoehdoista, kuppien kapasiteettialueista, yhteensopivuudesta olemassa olevien kompressorikokoonpanojen kanssa ja myyntikanavaansa sopivista pakkausmuodoista. Mahdollisuus käydä läpi nämä yksityiskohdat suoraan suunnittelu- ja tuotantotiimin kanssa useiden jälleenmyyntikerrosten sijaan yleensä lyhentää tuotespesifikaatioiden viimeistelyyn tarvittavaa edestakaisin.
Usein kysytyt kysymykset
Miksi ruiskupistoolini sylkee
Sylkeminen viittaa yleensä löysään ilmakorkkiin, kuivaan tai vaurioituneeseen tiivisteeseen nestesuuttimen ympärillä tai ilmaan, joka on jäänyt nestekanavaan. Ilmankorkin kiristäminen, suuttimen tiivisteen tarkistaminen ja kupin kannen tuuletusaukon varmistaminen ratkaisevat usein ongelman.
Miksi ruiskupistoolini vuotaa
Vuodot liipaisinalueen tai nestekupin ympärillä johtuvat yleensä kuluneesta neulan tiivisteestä, halkeilevasta kupin tiivisteestä tai löysästä nesteen säätönuppista. Vaurioituneen tiivisteen vaihtaminen ja kaikkien liitosten oikein paikkojen tarkistaminen yleensä pysäyttää vuodon.
Miksi ruiskupistoolini ei ruiskuta tasaisesti?
Epätasainen ulostulo liittyy usein osittain tukossa olevaan korkin ilmareikään tai nesteen kärkeen, joka ei vastaa ruiskutettavan materiaalin viskositeettia. Korkin perusteellinen puhdistaminen ja kärjen koon vahvistaminen pinnoitteen tietolehteä vasten voi palauttaa tasaisen peittävyyden.
Miksi suihkekuvioni on epätasainen
Toiselta puolelta raskaampi kuvio tarkoittaa tyypillisesti, että yksi tai useampi korkin sivuilmareikä on tukossa. Kunkin reiän liottaminen ja tyhjentäminen erikseen, ei vain keskireikää, korjaa yleensä kuvion muotoa.
Miksi ruiskupistooli tuottaa appelsiininkuorta
Appelsiininkuoren rakenne liittyy usein paineeseen, joka on liian alhainen oikeaan sumutukseen, liian kaukana pinnasta pidetystä pistoolista tai materiaalista, jota ei ole ohennettu suositeltuun viskositeettiin. Ruiskutuspistoolin paineen ja pistoolin etäisyyden säätäminen yhdessä tasoittaa viimeistelyä.
Miksi ruiskupistoolini on tukossa
Tukkeutuminen johtuu yleensä materiaalin kuivumisesta nestekanavan tai ilmakorkin sisällä ilman puhdistusta. Aseen huuhteleminen välittömästi käytön jälkeen ja pitkien joutojaksojen välttäminen materiaalin ollessa vielä ladattu auttaa estämään toistuvan tukkeutumisen.
Miksi ruiskupistoolini tuhlaa maalia
Liiallinen materiaalihäviö on usein sidottu paineeseen, joka on asetettu korkeammaksi kuin mitä tarvitaan käytössä olevan nestekärjen kannalta, tai pinnoitettavaa pintaa leveämpään tuuletinkuvioon. Maalipistoolin painetta hieman laskemalla ja kuvion leveyden sovittaminen paneelin kokoon voi vähentää hukkaa huomattavasti.
Miksi ruiskupistoolini kuplii
Kupliminen kupissa on yleensä merkki ilmavuodosta jossain nesteen reitillä, usein suuttimen istukan tai löystyneen ilmasuojuksen ympärillä. Ensimmäinen vaihe vuodon jäljittämisessä on tarkistaa, että suutin on kunnolla paikallaan ja ilmasuojus on kiristetty oikein.
