Asetus Ruiskupistooli Paine alkaa sovittamalla PSI asetyyppiisi
Oikea ruiskupistooli paine riippuu siitä, mitä sumutustekniikkaa pistooli käyttää, koska jokainen tyyppi on suunniteltu eri ilman tai nesteen painealueelle. HVLP-pistooli, jota usein myydään suuren volyymin matalapaineisena maaliruiskuna, on yleensä säädetty noin 10 psi tai vähemmän ilmakorkista mitattuna , vaikka säätimen tulopaine asetetaan usein lähemmäksi 28 psi:tä letkun ja sisäisten kanavien kautta menevän paineen korvaamiseksi. Perinteinen ruiskutuspistooli pyörii tyypillisesti välillä 40–65 psi pistoolin tuloaukossa, LVLP-yksikkö on lähellä HVLP-kannen painetta, mutta tarvitsee vähemmän tulopainetta ja pienemmän ilmamäärän, ja ilmatonta ruiskua ei säädetä lainkaan sumuttamalla ilmaa, vaan se toimii nestepaineella, joka tavallisesti on 1500–3000 psi.
Itse pistoolin tyypin lisäksi oikea maaliruiskutuspistoolin paineasetus riippuu myös pinnoitteen viskositeetista, kärjen tai suuttimen koosta ja levitettävästä materiaalista, joita käsitellään yksityiskohtaisesti jäljempänä tässä oppaassa sekä kunkin tekijän viitetaulukot.
Yleisimmät ruiskutuspistoolityypit ja miksi niiden painetarpeet vaihtelevat
Jokainen markkinoilla oleva ruiskupistoolikone kuuluu johonkin muutamasta sumutusluokista, ja nopein tapa löytää oikea työpaine on tietää, mihin luokkaan tietty ilmamaalipistooli kuuluu.
Tyypillinen ruiskutuspistoolin paine maalaukseen sumutustyypin mukaan
| Viitetyöpainealueet ruiskutuspistoolin sumutustyypin mukaan, luvut vaihtelevat merkin ja kärjen yhdistelmän mukaan | |||
| Aseen tyyppi | Painemetriikka | Tyypillinen työskentelyalue | Soveltuu parhaiten |
| HVLP | Ilmanpaine korkissa | Noin 10 psi tai vähemmän | Hieno viimeistelytyö, huonekalut, autojen pintamaalit |
| LVLP | Ilmanpaine korkissa | Samanlainen kuin HVLP, pienempi ilmamäärä | Pienemmät kompressorit, korjaukset ja yksityiskohdat |
| Perinteinen | Tuloilman paine | 40-65 psi | Raskaammat pinnoitteet, nopeampi tuotantoruiskutus |
| Ilmaton | Nesteen paine | 1500-3000 psi | Suuret pinnat, korkearakenteiset pinnoitteet, aidat ja sivuraide |
| Ilmaavusteinen ilmaton | Neste ja kevyt ilmaavustin | 500 - 1200 psi neste, alhainen ilma-apu | Kaapistojen ja huonekalujen viimeistely vaatii hienompaa sumutusta |
Syöttömenetelmät: painovoima, paine ja imu
Sumutustyypistä erillään ruiskupistoolia kuvataan myös sillä, miten maali saavuttaa sen. Tällä erolla on merkitystä maaliruiskupistoolin tuoteluetteloita luettaessa, koska kaksi samaa sumutustyyppiä olevaa pistoolia voivat silti poiketa siitä, miten kuppi tai astia syöttää materiaalia nestekanavaan.

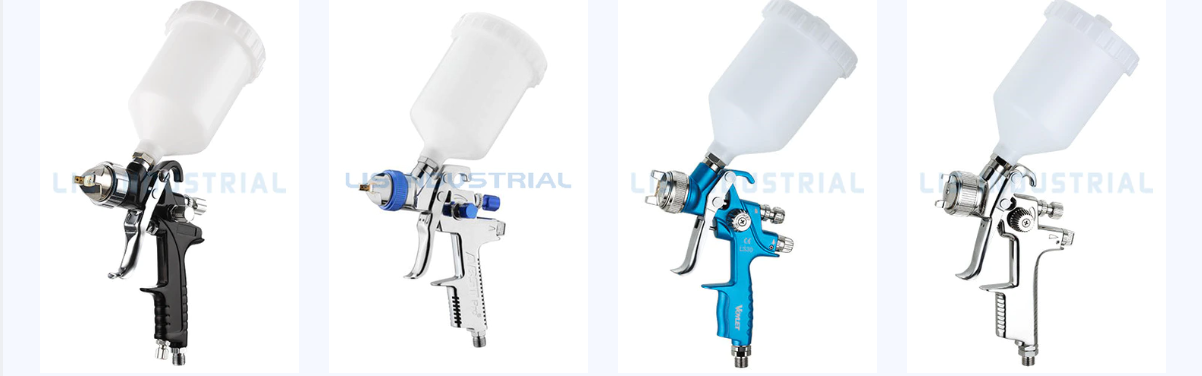

- Gravitaatiosyöttö käyttää aseen päälle asennettua kuppia, joka antaa materiaalin pudota nestekanavaan oman painonsa alaisena, mikä on yleistä pienissä yksityiskohdissa ja korjausaseissa.
- Painesyöttö imee erillisestä paineastiasta ruiskutuspistoolin asennuksesta tai etäsäiliöstä työntämällä materiaalia letkun läpi säädellyllä ilmalla, mikä sopii jatkuvaan suuritehoiseen työhön.
- Imusyöttö asentaa kupin pistoolin alle ja luottaa ilmavirtaukseen nestesuuttimen poikki vetääkseen materiaalia ylöspäin, yleensä rajoittuen kevyempiin viskositeettipinnoitteisiin.
Vaiheittainen prosessi ruiskutuspistoolin paineen asettamiseen
Johdonmukaisen järjestyksen noudattaminen poistaa suurimman osan arvauksista ruiskumaalauksen ilmanpaineen asettamisesta riippumatta siitä, onko työssä pieni korjaus tai koko paneelin korjausmaalaus.
- Tarkista pistoolin valmistajan suosittelema tulo- ja korkin paine kullekin käytettävälle pistoolin ja kärjen yhdistelmälle.
- Aseta kompressorin säädin tai ruiskutuspistoolin säädin suositeltuun tuloarvoon ennen letkun liittämistä pistooliin.
- Suihkuta testikuvio pahville tai peitepaperille, jota pidetään levitettävän pinnoitteen tyypillisellä työetäisyydellä.
- Tarkista testikuvion ylä- tai alareunassa olevien pyrstöjen, raskaan kostean keskiosan tai näkyvän ylisuihkepilven reunojen ympärillä.
- Säädä painetta pienin askelin, noin 2–3 psi kerrallaan, testaamalla kuvio uudelleen jokaisen muutoksen jälkeen.
- Hienosäädä tuulettimen leveyttä ja nesteen säätönuppeja, kun peruspaine tuottaa tasaisen kuvion ilman häntää.
- Tarkista asetus uudelleen todellisella työskentelyetäisyydellä ja materiaalin lämpötilalla, koska viskositeetti muuttuu lämpötilan mukaan ja voi muuttaa tulosta.
Väärän paineen aiheuttamien ruiskutuskuvio-ongelmien diagnosointi
Useimmat kuviovirheet johtuvat paineesta, joka on asetettu liian korkeaksi tai liian matalaksi käytettävälle materiaalille ja kärjelle, mikä tekee tästä taulukosta hyödyllisen pikaohjeen asennuksen aikana.
| Yleiset ruiskutuskuvion viat ja paineen säätö, joka tyypillisesti ratkaisee jokaisen | ||
| Oire | Todennäköinen syy | Ehdotettu säätö |
| Kuiva, pölyinen tai teksturoitu viimeistely | Ilmanpaine asetettu liian korkeaksi materiaalille | Laske painetta muutama psi ja testaa uudelleen |
| Raskaat märät reunat, häntät tai juoksut | Liian alhaiseksi asetettu ilmanpaine tai liian suuri kärki | Nosta painetta hieman tai varmista oikea kärjen koko |
| Raskas keskiosa ohuilla reunoilla | Paine liian alhainen suhteessa nesteen viskositeettiin | Lisää painetta tai ohenna materiaalia ohjeiden mukaisesti |
| Näkyvää sumua tai ylimääräistä ruiskutusta | Ilmanpaine asetettu liian korkeaksi, sumuttaminen liian hienosti | Vähennä painetta ja tarkista kompressorin ilmamäärä |
| Täplikäs tai pilkullinen peitto | Paine liian alhainen tai nesteen kärki on liian pieni | Nosta painetta maltillisesti tai vaihda suurempaan kärkeen |
Maalipistoolin paineen asetusten säätäminen eri materiaalien viskositeeteille
Ohuet materiaalit, kuten tahrat ja värit, virtaavat helposti ja tarvitsevat yleensä vähemmän psi:tä maalipistoolin asetuksiin, kun taas raskaammat pinnoitteet vastustavat sumuttamista ja vaativat enemmän painetta tai suurempaa nestekärkiä. Lateksimaalin ruiskuttaminen on yleinen hämmennyskohta, koska lateksi on huomattavasti paksumpaa kuin useimmat liuotinpohjaiset maalit. Lateksiruiskutuspistoolikokoonpanossa tarvitaan yleensä etiketin ohjeiden mukaan ohennettu materiaali, suurempi kärjen aukko ja paine pistoolin nimellisalueen yläpäätä kohti, jotta pinnoite hajoaa hienoksi, tasaiseksi sumuksi raskaiden pisaroiden sijaan.
Ruiskutuspistoolityyppien vertailu keskeisten suorituskykytekijöiden mukaan
Paineasetus on vain yksi osa kuvasta. Siirtotehokkuus, sumutushienokkuus, yliruiskutuksen hallinta ja se, kuinka hyvin pistooli käsittelee raskaampaa materiaalia, vaihtelevat riippuen siitä, mikä ruiskutuspistoolityyppi on valittu työhön.
Ruiskutuspistoolin säädin ja ilmalähde
Tarkka mittari on yhtä tärkeä kuin itse paineluku. Pistoolin kahvaan asennettu ruiskutuspistoolin säädin lukee paineen lähempänä käyttökohtaa kuin kompressorin takana oleva mittari, mikä vähentää paineen putoamisen aiheuttamaa virhettä pitkän letkun yli. Jatkuvassa, suuren volyymin työssä paineastiaruiskutuspistoolijärjestely pitää materiaalin syötön tasaisena ilman, että tarvitsee pysähtyä ja täyttää pientä painovoimakuppia, mikä on yksi syy siihen, että paineensyöttöasetukset ovat yleisiä tuotantopinnoitusympäristöissä.
Kompressorin tehon on myös vastattava sitä, mitä ase vaatii, mitattuna kuutiojalkoina minuutissa eikä pelkästään psi:nä. HVLP- tai LVLP-matalapaineinen maaliruisku voi silti vaatia merkittävän määrän ilmaa, vaikka sen korkin paine on alhainen, joten paljon ilmaa kuluttavan pistoolin yhdistäminen alamittaiseen kompressoriin näkyy usein epäjohdonmukaisena paineena pidempien ruiskutuskertojen aikana, eikä pelkkänä paineenlukuvirheenä.
Miksi yliruiskutus lisääntyy, kun ilmanpaine on liian korkea
Ilmanpaineen nostaminen pinnoitteen optimaalisen sumutuspisteen yläpuolelle hajottaa nesteen tarvea pienemmiksi pisaroiksi, ja nuo erittäin hienot pisarat kulkeutuvat helpommin pois kohteen pinnalta aseen ympärillä olevan turbulenssin vaikutuksesta. Tuloksena on tasainen lisäys yliruiskutuksen vuoksi menetettyyn materiaaliin sen sijaan, että se laskeutuisi osalle, kuten alla olevassa kaaviossa.
Ruiskutuspistoolilaitteistoihin perustuvat teollisuudenalat ja sovellukset
Maaliruiskutuspistoolia käytetään monenlaisissa tuotanto- ja viimeistelyympäristöissä, joista jokaisella on omat tyypilliset painetottumukset ja pinnoitetyypit.
- Autoteollisuus korjausmaalaus- ja OEM-maalilinjat, joissa HVLP-pistoolit ovat yleisiä pinta- ja kirkasmaaleissa.
- Huonekalut viimeistely, jossa LVLP- ja HVLP-pistoolit auttavat hallitsemaan tahrojen, lakkojen ja kirkkaiden pintojen yliruiskutusta.
- Metallin valmistus kaupat, jotka levittävät pohjusteita ja suojapinnoitteita valmistettuihin osiin ennen kokoamista.
- Ilmailu komponenttien viimeistely, jossa kontrolloitu kalvon paksuus ja tasainen sumutusaine pinnoitteen tasaisuuden takaamiseksi.
- Marine pinnoitustyöt, mukaan lukien rungon ja kannen viimeistely, joka vaatii kestäviä, tasaisesti levitettyjä suojakerroksia.
- Rakentaminen hankkeita, joissa käytetään perinteisiä tai ilmattomia laitteita suuremmille pinnoille, kuten seinille ja aitauksille.
- Teollinen pinnoite linjat, jotka luottavat painesyöttöjärjestelmiin, jotta saadaan johdonmukaisia, toistettavia tuloksia suurilla ajoilla.
Ruiskupistoolin käyttöikä ja kuluvien osien vaihto
Hyvin huollettu ruiskupistooli voi pysyä käytössä vuosia, mutta yksittäisen yksikön käyttöikä riippuu suuresti puhdistustavoista, sen läpi ruiskutettavista materiaaleista ja siitä, kuinka usein sitä käytetään. Neulat, nesteen kärjet, tiivisteet ja tiivisteet katsotaan normaaleiksi kulumisosiksi melkein jokaisessa asemallissa, ja niiden vaihtaminen kuluessa on rutiini osa omistamista eikä merkki viallisesta yksiköstä.
- Puhdista pistooli välittömästi jokaisen käyttökerran jälkeen, koska nestekanavan sisällä kuivunut materiaali on yleisin tukkeutumisen ja kuvion vääristymisen syy.
- Tarkista neula ja nesteen kärki urien tai kulumisen varalta aina, kun kuvio muuttuu epäjohdonmukaiseksi oikeasta paineesta huolimatta.
- Vaihda tiivisteet ja tiivisteet, jos nestettä vuotaa neulan tiivistemutterin ympäriltä tai jos ilmaa vuotaa liipaisinventtiilin ohi.
- Säilytä pistoolia ilmankorkki ja nestesuutin suojattuna pölyltä ja iskuilta töiden välillä.
Valmistustaustaa luotettavien ruiskutuspistoolilaitteiden takana
Ningbo Lis Industrial Co., Ltd on valmistanut ruiskupistoolilaitteita koti- ja teollisuuskäyttöön vuodesta 1984, ja se tukee sekä alkuperäistä suunnitteluvalmistusta, joka on rakennettu asiakkaan piirustuksista tai näytteistä, että alkuperäistä tuotemerkkivalmistusta, joka on kehitetty asiakkaiden vaatimusten mukaisesti. Yhtiö ylläpitää omaa tutkimus- ja kehitystiimiä tuotantoprosessin ohella, joka sisältää saapuvan materiaalin tarkastuksen, prosessin laaduntarkistukset jokaisessa tuotantovaiheessa ja valmiiden yksiköiden täydellisen toimintatestauksen ennen tehtaalta lähtöä.
Ajan mittaan tämä tuotantokanta on rakentanut jakeluverkoston, joka tavoittaa asiakkaat kaikkialla Euroopassa, Pohjois-Amerikassa, Lähi-idässä, Etelä-Afrikassa ja Itä-Aasiassa ja joka tukee sekä tavallisia luetteloruiskutuspistoolimalleja että räätälöitäviä kokoonpanoja, jotka on rakennettu tietyn sovelluksen ympärille.
Usein kysyttyjä kysymyksiä ruiskupistooleista
| Q1: Mikä on ruiskupistooli Ruiskupistooli on kädessä pidettävä tai automatisoitu työkalu, joka sumuttaa nestemäisen materiaalin, kuten maalin tai pinnoitteen, hienoksi sumuksi ja ohjaa sen pinnalle paineilmalla tai nestepaineella. | Q2: Kuinka ruiskupistooli toimii Materiaali vedetään tai työnnetään nestesuuttimen läpi samalla kun paineilma tai korkea nestepaine hajottaa sen pieniksi pisaroiksi, jotka muotoutuvat sitten kontrolloiduksi tuuletinkuvioksi, kun ne poistuvat aseesta. |
| Q3: Mitä erityyppisiä ruiskupistooleja on? Pääluokkia ovat HVLP, LVLP, perinteinen, ilmaton, ilmaavusteinen ilmaton sekä syöttömenetelmät, kuten painovoimasyöttö, painesyöttö ja imusyöttö. | Kysymys 4: Mitä eroa on HVLP- ja LVLP-ruiskupistooleilla Molemmat toimivat samalla matalalla korkin paineella, mutta LVLP-pistooli käyttää vähemmän kokonaisilmamäärää, mikä tekee siitä toimivan pienemmillä kompressoreilla verrattuna tyypilliseen HVLP-asetukseen. |
| Q5: Mitkä teollisuudenalat käyttävät ruiskupistooleja Yleisiä toimialoja ovat auto-, huonekalu-, metalli-, ilmailu-, meri-, rakennus- ja teolliset pinnoitustoiminnot. | Q6: Kuinka valitsen oikean ruiskupistoolin Yhdistä pistooli pinnoitteen viskositeetin, peittävän pinta-alan ja käytettävissä olevan ilmansyötön mukaan, koska nämä kolme tekijää rajoittavat sumutuksen tyyppiä ja kärjen kokoa nopeasti. |
| Q7: Mitä suuttimen kokoa minun pitäisi käyttää Ohuemmat pinnoitteet yhdistetään yleensä pienemmän nestekärjen kanssa, kun taas paksummat tai korkeammat pinnoitteet tarvitsevat suuremman kärjen. Tarkka koko riippuu kyseisen aseen valmistajan taulukosta. | Kysymys 8: Mitä ilmanpainetta ruiskutuspistooliin vaaditaan Se riippuu pistoolin tyypistä, sillä HVLP- ja LVLP-pistooleja säädellään yleensä lähellä 10 psi:tä kannen kohdalla ja tavanomaisten pistoolien paine on tyypillisesti 40 ja 65 psi:n tuloaukon kohdalla. |
| Q9: Kuinka kauan ruiskutuspistooli kestää Käyttöikä vaihtelee suuresti käytön ja hoidon mukaan, mutta johdonmukainen puhdistus jokaisen käyttökerran jälkeen ja kuluvien osien oikea-aikainen vaihto ovat suurimmat tekijät siihen, kuinka kauan ase pysyy luotettavana. | Q10: Voidaanko ruiskutuspistoolin osia vaihtaa Kyllä, neulat, nesteen kärjet, tiivisteet, tiivisteet ja ilmatulpat ovat yleensä saatavana yksittäisinä varaosina sen sijaan, että ne vaatisivat koko pistoolin vaihtoa. |
