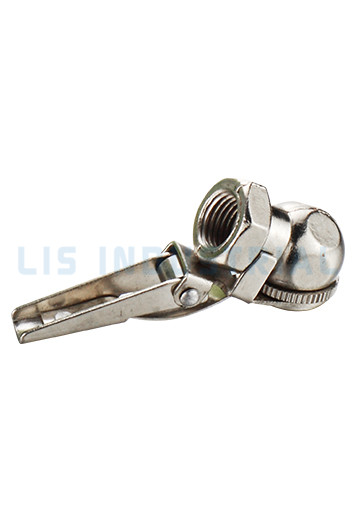

Pneumaattisia järjestelmiä käytetään laajalti valmistuksessa, autojen huollossa ja automatisoiduissa tuotantolinjoissa, ja painevaatimukset vaihtelevat merkittävästi eri käyttöskenaarioissa – matalapainejärjestelmistä (esim. 0,2–0,5 MPa) kevyeen kiinnitykseen korkeapainejärjestelmiin (esim. 1,0–3,0 MPa) raskaisiin nostoon. Ilmaliittimet ja lisävarusteet (kuten pikaliittimet, letkut, venttiilit ja suodattimet) ovat pneumaattisen järjestelmän "liitäntöjä". Niiden oikea yhteensopivuus järjestelmän paineen kanssa määrittää suoraan koko järjestelmän turvallisuuden, vakauden ja tehokkuuden. Joten mitä tärkeitä vaiheita ja huomioita tarvitaan näiden komponenttien sovittamiseen erilaisiin painevaatimuksiin? Tutkitaanpa seuraavia kysymyksiä.

Mitkä ydinpaineparametrit tulisi asettaa etusijalle ilmaliittimiä ja lisävarusteita sovitettaessa?

Kun sovitetaan ilmavarusteet ja tarvikkeet pneumaattisessa järjestelmässä kahden ydinpaineparametrin on oltava ensimmäinen painopiste: nimellistyöpaine ja komponenttien suurin murtumispaine. Nimelliskäyttöpaine tarkoittaa suurinta painetta, jonka liitin tai lisävaruste voi kestää vakaasti pitkän normaalin käytön aikana, ja sen on oltava suurempi tai yhtä suuri kuin järjestelmän suunniteltu työpaine. Esimerkiksi, jos automatisoituun kokoonpanoon tarkoitetun pneumaattisen järjestelmän suunniteltu työpaine on 0,8 MPa, valittujen pikaliittimien ja letkujen nimelliskäyttöpaineen on oltava vähintään 0,8 MPa – 0,6 MPa:n nimellispaineen komponenttien käyttö johtaa vuotoon tai jopa rakenteelliseen vaurioon paineen alaisena. Suurin murtumispaine on yhtä kriittinen: se on pienin paine, jossa komponentti repeytyy, ja se on yleensä 3-5 kertaa nimelliskäyttöpaine. Tämä parametri tarjoaa turvapuskurin odottamattomia painepiikkejä varten (esim. venttiilin väärinkäytön tai ilmakompressorin ylipaineen aiheuttamia). Korkeapainejärjestelmissä (esim. 2,0 MPa) tulee valita komponentit, joiden suurin murtumispaine on vähintään 6,0 MPa, jotta vältytään paineenvaihteluista johtuvilta vaarallisilta murtumisilta.

Tarvitsevatko ilmaliittimet ja tarvikkeet erilaisia ​​sovitusstrategioita matala-, keski- ja korkeapaineisiin pneumaattisille järjestelmille?

Kyllä, sovitusstrategiat ilmavarusteet ja tarvikkeet vaihtelevat merkittävästi matalan, keskipaineisen ja korkean paineen pneumaattisten järjestelmien välillä, koska niiden paineenkannatusvaatimukset ja käyttöriskit vaihtelevat. Matalapainejärjestelmissä (yleensä ≤ 0,5 MPa, kuten elektronisten tuotteiden kokoonpanon pneumaattisissa tarttujassa) keskitytään keveyteen ja kustannustehokkuuteen samalla kun varmistetaan peruspaineen kestävyys. Esimerkiksi pikaliittimet voidaan valmistaa teknisistä muovista (jolla on hyvä korroosionkestävyys ja keveys) ja letkut voidaan valmistaa PVC:stä tai nitriilikumista – nämä materiaalit täyttävät painevaatimukset ja vähentävät järjestelmän kokonaispainoa. Keskipaineisissa järjestelmissä (0,5–1,0 MPa, kuten autojen hitsauslinjojen pneumaattiset sylinterit) komponentit tarvitsevat tasapainon paineenkestävyyden ja kestävyyden välillä. Metalliset pikaliittimet (esim. messinki tai alumiiniseos) sopivat tähän paremmin, koska niillä on korkeampi kulutuskestävyys kuin muovisilla; letkut tulee tehdä vahvistetusta kumista (jossa on upotetut kuitukerrokset), jotta estetään laajeneminen tai muodonmuutos keskipaineessa. Korkeapainejärjestelmissä (≥ 1,0 MPa, kuten raskaiden koneiden pneumaattiset puristimet) turvallisuus ja paineenkestävyys ovat etusijalla. Liittimet on valmistettava lujista metalleista (esim. ruostumattomasta teräksestä tai seosteräksestä) tarkkuuskoneistettuna tiiviiden liitosten varmistamiseksi; letkujen on oltava korkean paineen kestäviä tyyppejä (esim. spiraalilla kierretyt teräslangalla vahvistetut letkut), jotka kestävät äärimmäistä painetta halkeilematta. Lisäksi korkeapainejärjestelmät vaativat paineenalennusventtiilejä (joiden nimellispaine vastaa järjestelmää) ylipaineonnettomuuksien estämiseksi.

Kuinka varmistaa tiivistysteho, kun ilmaliittimet ja tarvikkeet sovitetaan erilaisiin painevaatimuksiin?

Tiivistyskyky on avaintekijä ilmavuotojen estämisessä – erityisesti korkeapainejärjestelmissä, joissa pienetkin vuodot voivat johtaa painehäviöön, heikentyneeseen järjestelmän tehokkuuteen tai turvallisuusriskeihin. Ensimmäinen vaihe on valita oikea tiivistemateriaali paineen perusteella. Matalapainejärjestelmissä nitriilikumi- tai EPDM-tiivisteet ovat riittäviä, koska niillä on hyvä elastisuus ja alhaiset kustannukset; keskipainejärjestelmissä fluorikumitiivisteet ovat parempia, koska niillä on korkeampi lämpötila- ja paineenkesto; korkeapainejärjestelmissä tarvitaan metallitiivisteitä (esim. kupari- tai alumiinitiivisteet) tai komposiittitiivisteitä (kumipinnoitettu metalli), koska ne kestävät äärimmäistä painetta murskaamatta. Toinen vaihe on sopivan tiivisterakenteen valitseminen. Matalapainejärjestelmien kierreliittimet voivat käyttää teippiä tai kierretiivistettä tiivistyksen parantamiseksi; Keski- ja korkeapainejärjestelmissä sisäänrakennetuilla O-renkailla (tai pintatiivisteillä) varustetut push-to-connect liittimet ovat luotettavampia, koska ne muodostavat tiiviin tiivisteen paineen aiheuttaman tiivisteen muodonmuutoksen vuoksi. Lisäksi asennusvääntömomenttia on valvottava: liiallinen kiristäminen voi vahingoittaa tiivistettä tai liitintä, kun taas alikiristys voi aiheuttaa vuotoja. Esimerkiksi kun asennat ruostumattomasta teräksestä valmistettuja kierreliittimiä 1,5 MPa:n järjestelmään, vääntömomentti tulee säätää liittimen koon mukaan (esim. 15-20 N·m 1/2 tuuman liittimille), jotta varmistetaan asianmukainen tiivistys ilman vaurioita.

Mikä rooli materiaalin valinnalla on ilmaliittimien ja lisävarusteiden sovittamisessa pneumaattisen järjestelmän paineeseen?

Materiaalivalinnalla on suora vaikutus ilmaliittimien ja lisävarusteiden paineenkantokykyyn, kestävyyteen ja turvallisuuteen. Matalapainejärjestelmissä muovimateriaaleja (esim. nailonia, POM) käytetään laajalti liittimissä, koska ne ovat kevyitä, korroosionkestäviä ja kustannustehokkaita – vaikka ne soveltuvat vain paineille ≤ 0,5 MPa, koska korkeampi paine voi aiheuttaa niiden halkeilun. Keskipaineisissa järjestelmissä ei-rautametallit (esim. messinki, alumiiniseos) ovat suositeltavia: messingillä on hyvä työstettävyys ja korroosionkestävyys, joten se sopii ihanteellisesti pikaliittimiin ja venttiileihin. alumiiniseos on kevyempää kuin messinki, ja se sopii komponenteille, jotka vaativat painonpudotusta (esim. liikkuvien pneumaattisten laitteiden letkut). Korkeapainejärjestelmissä lujat metallit ovat välttämättömiä: ruostumattomalla teräksellä (esim. 304 tai 316) on erinomainen korroosionkestävyys ja paineenkestävyys, ja se sopii ankariin ympäristöihin (esim. kemiantehtaisiin); seosteräksellä (esim. 45# teräs) on korkea vetolujuus, joka sopii korkeapaineventtiileihin ja liittimiin, jotka kantavat raskaita kuormia. Lisäksi on otettava huomioon materiaalin yhteensopivuus työväliaineen (paineilma) kanssa: esimerkiksi järjestelmissä, joissa on öljyvoideltu paineilma, tiivisteet tulee tehdä öljynkestävästä materiaalista (esim. nitriilikumi), jotta vältetään turpoaminen tai hajoaminen. Paineen tai väliaineen kanssa yhteensopimattomien materiaalien käyttö voi johtaa komponenttien ennenaikaiseen vioittumiseen, kuten muovisten liitososien käyttäminen 1,2 MPa:n järjestelmässä, joka voi repeytyä lyhyen käytön jälkeen.
